Como verificar a folga das válvulas no motor Leave a comment

Uma folga de válvulas fora da especificação pode transformar uma manutenção simples numa avaria dispendiosa. Saber como verificar a folga das válvulas permite detectar ruídos anormais, perdas de compressão, dificuldades de arranque e desgaste acelerado antes de estes afectarem a produtividade da oficina ou a fiabilidade do veículo.

Não existe uma medida universal. Cada motor tem valores, condições de medição e sequência de regulação definidos pelo fabricante. Trabalhar por hábito, ou aplicar valores de outro motor aparentemente semelhante, é um erro técnico. A medição correcta começa sempre pela informação técnica exacta do motor em intervenção.

O que é a folga das válvulas e porque varia

A folga de válvulas é o espaço controlado entre os componentes do comando de válvulas, normalmente entre a came e o tucho, balancim ou pastilha de regulação. Esta pequena distância compensa a dilatação térmica dos materiais quando o motor atinge a temperatura de funcionamento.

Com folga excessiva, o comando torna-se ruidoso e sofre impactos repetidos. Podem surgir desgaste nas cames, nos balancins e nas extremidades das válvulas, além de uma ligeira alteração no tempo efectivo de abertura. Com folga insuficiente, a situação é mais crítica: a válvula pode não fechar totalmente quando o motor aquece, perdendo compressão e transferindo calor de forma deficiente para a sede. O resultado pode ser uma válvula queimada, uma sede danificada ou falhas de combustão.

A necessidade de controlo depende da arquitectura do motor. Motores com tuchos hidráulicos compensam automaticamente pequenas variações e, em regra, não possuem uma folga convencional a ajustar. Já sistemas com tuchos mecânicos, parafuso e contraporca, pastilhas calibradas ou balancins reguláveis exigem verificação periódica conforme o plano de manutenção. Confirme sempre o sistema montado antes de desmontar qualquer componente.

Ferramentas para verificar a folga das válvulas

Uma medição fiável não depende de força excessiva nem de improviso. Depende de acesso, limpeza e instrumentos de medição em boas condições. Para a maioria dos motores com regulação mecânica, o conjunto de trabalho inclui:

• jogo de lâminas calibradas, com espessuras adequadas às tolerâncias indicadas pelo fabricante;
• chave de caixa, roquete e extensões para desmontar a tampa de válvulas e rodar a cambota;
• chave dinamométrica para respeitar os binários de aperto da tampa, velas ou elementos de fixação removidos;
• chave de fendas, chaves fixas ou chaves especiais para parafusos de afinação e contraporcas;
• ferramenta para pressionar tuchos, quando o motor utiliza pastilhas de regulação;
• iluminação de oficina, pano sem fiapos e tabuleiro para organizar parafusos e componentes.

Num serviço profissional, a ficha técnica do motor é tão indispensável como as lâminas calibradas. Deve indicar a folga de admissão e escape, a tolerância permitida, a temperatura de medição, a ordem de ignição, os pontos de referência da distribuição e o procedimento de ajuste. Em alguns casos, os valores diferem entre motores aspirados, sobrealimentados ou versões com códigos de motor distintos.

Como verificar folga válvulas passo a passo

1. Confirmar a condição de medição

A maioria dos fabricantes especifica a medição com o motor frio, frequentemente após várias horas parado. Não assuma que “frio ao toque” é suficiente. Uma cabeça do motor ainda morna altera a leitura, sobretudo no escape, onde as temperaturas de trabalho são mais elevadas.

Desligue o motor, retire a chave da ignição e aguarde pelo arrefecimento completo. Em veículos com sistemas de arranque automático ou híbridos, aplique os procedimentos de segurança do fabricante para impedir qualquer accionamento inesperado do motor térmico.

2. Criar acesso sem contaminar o motor

Remova as coberturas, condutas, bobines, tubos ou componentes que impeçam a desmontagem da tampa de válvulas. Limpe cuidadosamente a zona exterior antes de abrir o motor. Poeiras, areia ou resíduos de juntas podem cair para a cabeça e comprometer o serviço.

Retire a tampa de válvulas de forma progressiva, sem forçar pontos de apoio. Inspeccione a junta: se estiver endurecida, cortada ou deformada, a substituição é preferível a reutilizar uma vedação que poderá criar fugas de óleo. Observe também a presença de borra, marcas azuladas, desgaste irregular nas cames ou componentes soltos. A medição não substitui a inspecção visual.

3. Posicionar o cilindro no ponto correcto

Rode a cambota manualmente no sentido de funcionamento do motor, usando o parafuso da polia ou a ferramenta prevista pelo fabricante. Não rode pela árvore de cames, pelo alternador ou pela correia auxiliar. Retire as velas de ignição, quando aplicável, para reduzir a compressão e facilitar a rotação.

O cilindro a medir deve estar no ponto morto superior da fase de compressão. Nesse momento, as válvulas de admissão e escape desse cilindro estão fechadas e as respectivas cames ficam orientadas para longe dos tuchos ou balancins. Atenção: o ponto morto superior ocorre duas vezes no ciclo de quatro tempos. No cruzamento de válvulas, uma está a fechar e a outra a abrir, pelo que não existe folga válida para medição.

Alguns fabricantes indicam uma sequência por cilindros; outros usam posições específicas das cames. Siga o método definido para esse motor. É mais rápido do que medir, voltar a rodar e corrigir leituras duvidosas.

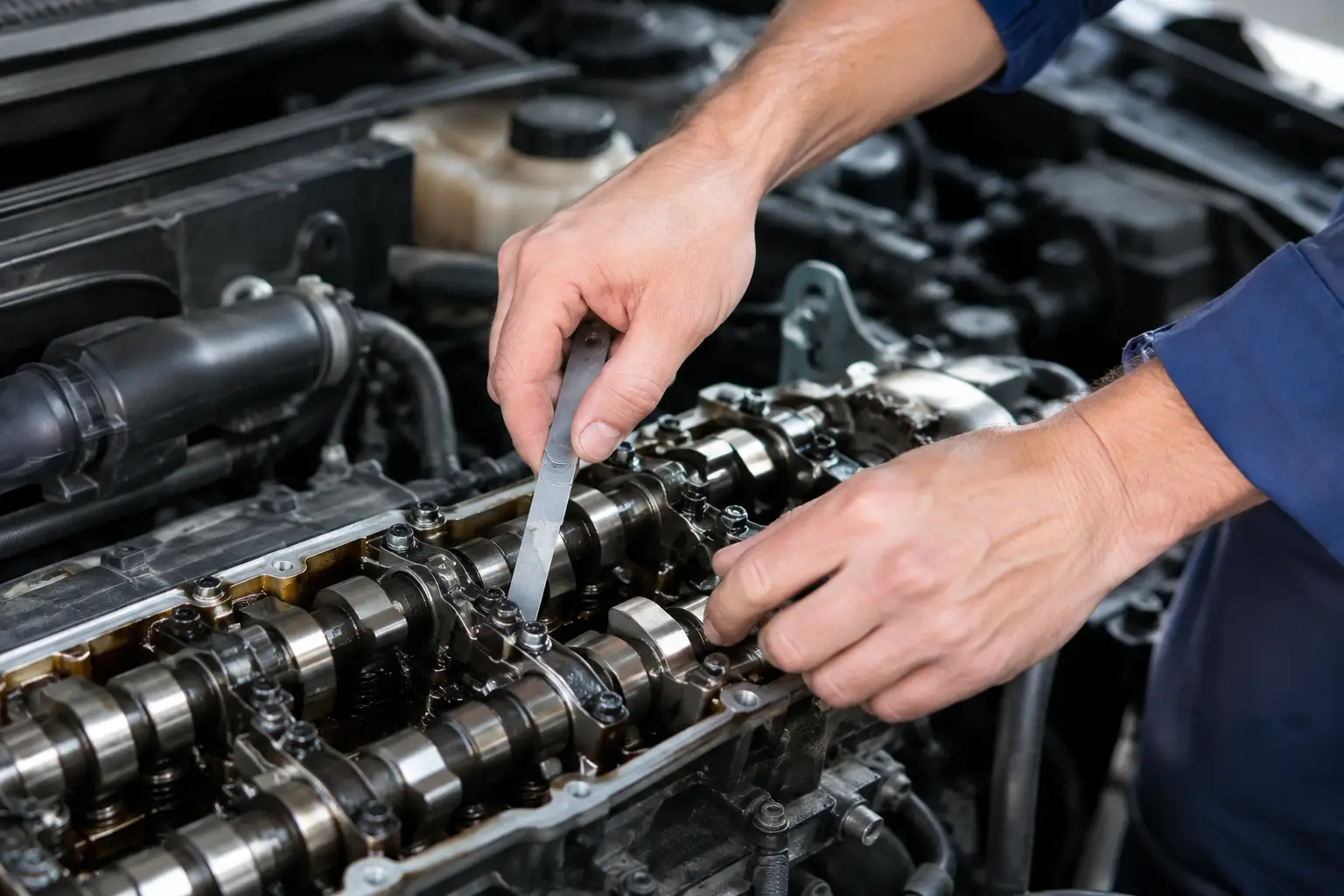

4. Medir com lâminas calibradas

Seleccione a lâmina correspondente à medida nominal indicada. Introduza-a entre os dois pontos de contacto previstos no sistema, por exemplo entre a came e o tucho, ou entre o balancim e a haste da válvula. A lâmina deve deslizar com uma resistência ligeira e uniforme.

Se entrar sem qualquer resistência, experimente uma lâmina superior. Se não entrar, use uma inferior. Registe a maior espessura que passa com arrasto controlado e compare-a com a especificação. Não force a lâmina. Dobrar uma lâmina ou pressionar o componente de contacto falseia a medição e danifica o instrumento.

Meça admissão e escape separadamente. Os valores são muitas vezes diferentes porque as válvulas de escape trabalham a temperaturas superiores. Registe cilindro, válvula, valor medido e valor especificado. Este registo permite identificar padrões de desgaste e justificar tecnicamente uma intervenção perante o cliente.

5. Rodar e repetir a sequência

Depois de medir um cilindro, rode a cambota até à posição seguinte indicada na documentação. Repita o processo até verificar todas as válvulas. Evite saltar de posição sem critério. Uma folha de registo simples reduz o risco de medir duas vezes a mesma válvula ou deixar uma por verificar.

Em motores com comando duplo, múltiplas válvulas por cilindro ou acesso limitado, a disciplina do procedimento é ainda mais importante. O tempo poupado por uma sequência improvisada perde-se rapidamente numa desmontagem repetida.

Quando é necessário regular

Se todos os valores estiverem dentro da tolerância, não ajuste. Uma folga próxima de um limite, mas ainda dentro da especificação, não é automaticamente uma avaria. Avalie a quilometragem, o histórico de manutenção, o ruído, a tendência registada e as instruções do fabricante.

Nos sistemas de parafuso e contraporca, solte a contraporca, ajuste o parafuso até obter o arrasto correcto da lâmina e aperte ao binário especificado. Depois do aperto, volte a medir. A contraporca pode alterar ligeiramente a posição do parafuso, deixando a folga diferente da que foi definida antes do aperto.

Nos motores com pastilhas calibradas, o ajuste exige medir a folga existente, identificar a espessura da pastilha instalada e calcular a espessura necessária. A fórmula e o sentido de correcção devem ser confirmados no manual. Uma pastilha mais espessa reduz a folga na maioria dos sistemas, mas não substitua cálculos por suposições. Em determinados motores, a operação obriga a desmontar árvores de cames ou a usar ferramentas de compressão específicas.

Erros que comprometem a medição

Medir com o motor quente, ignorar o ponto morto superior de compressão ou usar lâminas danificadas são falhas frequentes. Há ainda outros factores que merecem atenção: junta da tampa mal posicionada, parafusos apertados em excesso, rotação da cambota no sentido incorrecto e ausência de confirmação do código de motor.

Também não confunda ruído de válvulas com ruído de injectores, corrente de distribuição, polias, tuchos hidráulicos descarregados ou fugas no colector de escape. A verificação da folga é um diagnóstico objectivo, mas deve integrar uma análise completa do motor.

Antes de fechar, limpe as superfícies de vedação, monte a junta correctamente e aperte a tampa de válvulas pela sequência e binário indicados. Ligue o motor, confirme a ausência de fugas e avalie o funcionamento ao ralenti. Um motor bem regulado deve trabalhar de forma regular, mas o silêncio absoluto não é, por si só, um critério técnico.
