Como remover injector gripado sem danificar a colaça Leave a comment

Um injector gripado transforma uma intervenção de manutenção aparentemente simples num trabalho de elevado risco para a colaça, para o poço do injector e para o tempo de imobilização do veículo. Saber como remover injector gripado exige mais do que força: requer diagnóstico, preparação correcta e um extractor compatível com o sistema de injecção. Forçar sem controlo pode partir o injector, danificar a rosca, deformar o alojamento ou obrigar à desmontagem da colaça.

Nos motores diesel modernos, a acumulação de carvão na ponta do injector, a oxidação no corpo e a entrada de humidade no poço são causas frequentes de gripagem. Quanto mais tempo o problema permanece sem intervenção, maior tende a ser a resistência à extracção. O objectivo é libertar o injector progressivamente, sem transmitir esforços laterais ou cargas excessivas aos componentes mais frágeis.

Antes de remover: confirmar a causa da gripagem

Nem todo o injector que resiste à mão está verdadeiramente preso à colaça. Nalguns casos, a braçadeira de fixação ainda mantém tensão, a ligação de retorno não foi removida correctamente ou existe carvão compactado à volta da base. Comece por consultar o procedimento do fabricante do motor, sobretudo nos sistemas common rail com injectores piezoeléctricos ou com ligações eléctricas específicas.

Desligue a bateria e trabalhe com o motor frio, salvo quando o fabricante indicar uma preparação térmica diferente. Limpe cuidadosamente a zona superior da colaça antes de desapertar tubagens. A sujidade solta pode entrar no poço do injector, nos circuitos de combustível ou no cilindro, criando uma avaria adicional depois da reparação.

Retire a tampa do motor, fichas eléctricas, tubos de retorno e tubagens de alta pressão conforme o procedimento aplicável. Proteja as extremidades abertas com tampões adequados. Não dobre tubos de alta pressão nem force uniões: uma deformação mínima pode comprometer a vedação e obrigar à substituição do componente.

Ferramentas para remover injector gripado com segurança

A ferramenta correcta depende da marca, do código do motor, do diâmetro do injector e do ponto de fixação disponível. Um extractor universal pode ser útil, mas só produz bons resultados quando inclui adaptadores que apoiam no corpo resistente do injector e uma ponte de extracção estável sobre a colaça.

Para esta operação, a oficina deve contar com:

• extractor de injectores diesel com ponte, fuso e adaptadores específicos;
• martelo de inércia compatível com o adaptador do injector;
• ferramentas para desmontar ligações de retorno e tubagens de alta pressão;
• escovas e fresas de limpeza para poços e sedes de injector;
• chave dinamométrica e, quando aplicável, medidor de ângulo;
• líquido penetrante adequado a componentes metálicos e temperaturas elevadas;
• equipamento de protecção individual, incluindo óculos, luvas e protecção contra combustível.

A escolha entre fuso de extracção e martelo de inércia não deve ser automática. O fuso permite aplicar esforço axial, progressivo e controlado, sendo normalmente a primeira opção em injectores muito gripados. O martelo de inércia pode ajudar a quebrar depósitos de carvão, mas impactos repetidos ou desalinhados aumentam o risco de partir o injector ou danificar a colaça. Sempre que possível, utilize primeiro tracção controlada e reserve o impacto para situações justificadas.

Na ROLARTE, a selecção de ferramentas de injecção deve ser feita pela aplicação do motor, tipo de injector e sistema de fixação. Uma ferramenta aparentemente semelhante pode não apoiar no ponto correcto e transferir a carga para uma zona frágil.

Preparar o injector sem criar danos

Depois de libertar todos os elementos de retenção, aplique líquido penetrante na zona acessível entre o corpo do injector e a colaça. Dê tempo ao produto para actuar. Não espere que um penetrante dissolva uma crosta de carvão endurecida no interior do poço, mas este pode reduzir a fricção superficial e ajudar a soltar oxidação.

Se o injector permitir uma rotação ligeira, trabalhe com movimentos curtos e alternados, sem exceder o binário admissível para o corpo do injector. A rotação controlada pode quebrar a aderência dos depósitos. Se houver resistência anormal, pare. Rodar excessivamente um injector preso pode torcer ou fracturar a parte superior antes de libertar a ponta.

O aquecimento localizado é uma técnica usada num contexto profissional, mas exige critério. A expansão térmica da colaça pode favorecer a extracção, sobretudo em cabeças de alumínio. Ainda assim, chama directa, aquecimento sem controlo ou proximidade de combustível, cablagem e componentes plásticos criam riscos sérios. Equipamento de aquecimento por indução, utilizado por técnico experiente e segundo as limitações do fabricante, oferece maior controlo do que um maçarico. Nunca aplique calor num circuito de combustível aberto ou com derrames na área de trabalho.

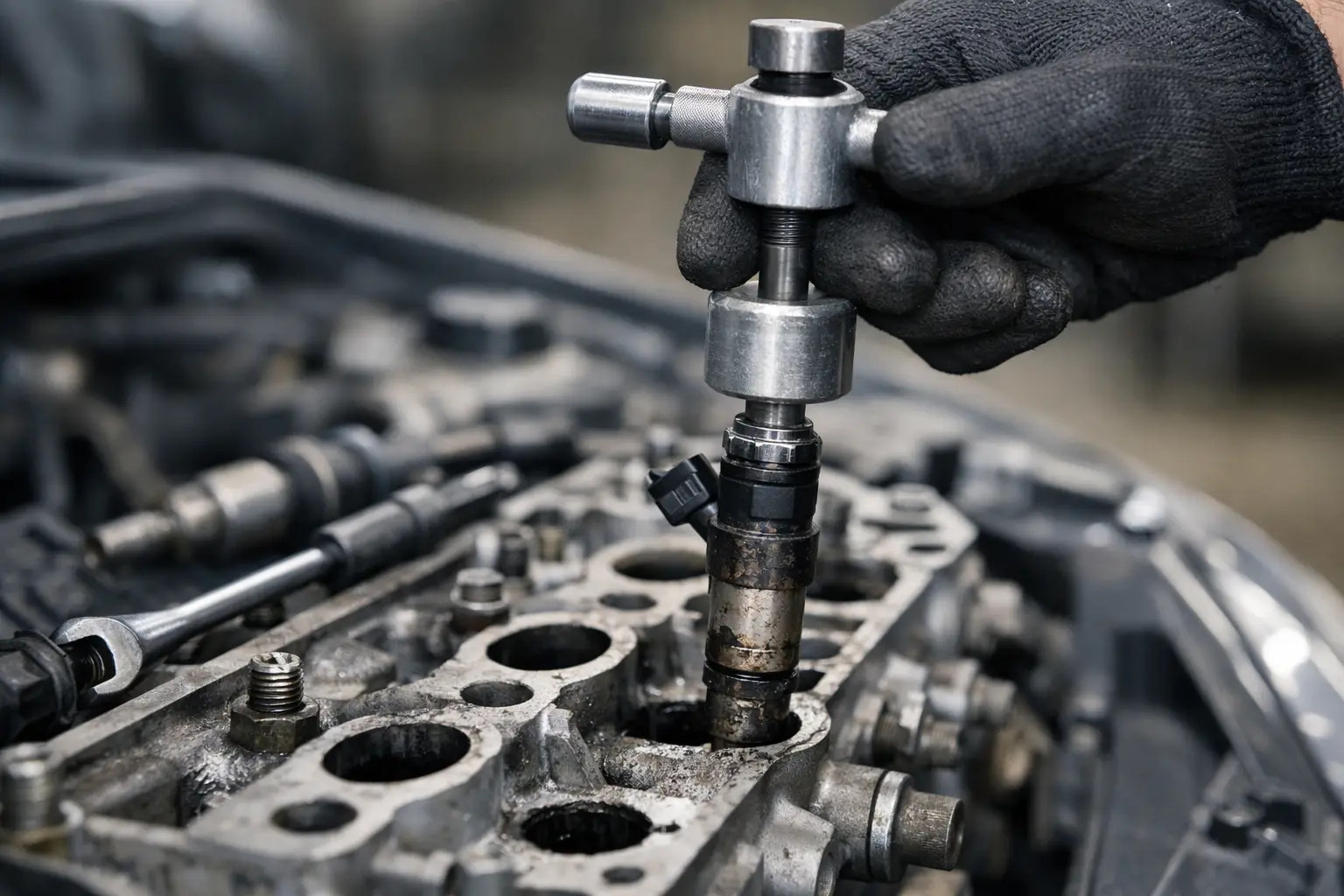

Montar o extractor alinhado com o eixo do injector

A montagem define o resultado. Remova a braçadeira, o parafuso de fixação e os elementos que possam limitar o curso, confirmando que nada continua a prender o injector. Instale o adaptador no ponto de fixação previsto pelo fabricante da ferramenta. Pode ser uma rosca interna, uma rosca externa ou um adaptador que substitui parte da ligação superior, consoante o modelo.

Posicione a ponte de extracção em superfícies firmes e simétricas da colaça. O fuso deve ficar perfeitamente alinhado com o eixo do injector. Um extractor inclinado aplica esforço lateral, marca o alojamento e pode fazer o injector sair partido. Aperte o fuso de forma gradual, verificando a cada incremento se existe movimento real.

Uma técnica eficaz é manter carga axial moderada e alternar com pequenos movimentos de rotação, quando o injector e a ferramenta o permitem. O primeiro sinal de libertação pode ser mínimo: uma rotação curta, uma subida de poucos milímetros ou a alteração do som do conjunto sob tensão. Não aumente a força de forma brusca apenas porque o injector começou a mexer. Mantenha a extracção constante até o componente sair completamente do poço.

Quando o injector parte ou não cede

Um injector partido não significa automaticamente desmontar a colaça, mas altera o método de trabalho. A remoção passa a exigir um kit de extracção de injectores partidos, com guias, brocas, machos, adaptadores de retenção e sistemas de centragem. O objectivo é retirar a parte presa sem tocar nas paredes do poço, na sede ou na câmara de combustão.

Esta fase não admite improvisos. Perfurar sem guia pode danificar a colaça em segundos. Trabalhar com parafusos, alicates de pressão ou alavancas apoiadas na tampa de válvulas é igualmente má prática. Se não existir ferramenta específica ou experiência na recuperação daquele motor, encaminhar a intervenção para uma oficina especializada pode ser a opção mais económica face ao risco de substituir uma colaça.

Há também casos em que o injector parece gripado, mas a vedação de cobre está colada à sede. Retirar o injector sem remover a anilha antiga e limpar a sede conduz a fugas de compressão, depósitos de carvão e repetição da avaria. Inspecione sempre o fundo do poço com iluminação adequada antes de montar o novo injector ou reinstalar o existente.

Limpeza, montagem e validação da reparação

Com o injector removido, vede o orifício do cilindro antes de limpar. Use escova e fresa de sede adequadas à aplicação, removendo apenas os resíduos necessários. A fresa deve trabalhar alinhada e com controlo, pois remover material em excesso altera a superfície de vedação. Aspire os resíduos e confirme que não ficaram partículas no poço.

Instale uma anilha de vedação nova e o parafuso de fixação novo sempre que o fabricante o determinar. Estes parafusos são frequentemente de aperto angular e não devem ser reutilizados. Lubrifique ou não lubrifique as zonas indicadas estritamente segundo o procedimento do motor: colocar massa ou anti-gripante num local não previsto pode afectar a transferência térmica, contaminar a combustão ou alterar o binário de aperto.

Aperte a braçadeira com chave dinamométrica e respeite o binário mais o ângulo especificados. Monte as tubagens de alta pressão sem esforço lateral e aperte-as pela sequência recomendada. Depois de ligar tudo, elimine o ar do circuito quando aplicável, verifique fugas de combustível e faça diagnóstico electrónico. Em diversos veículos é necessário codificar o injector no módulo de gestão do motor, introduzindo o código de calibração correcto.

Após o teste, inspeccione a zona do injector com o motor ao ralenti e depois sob carga. Ruído de sopro, cheiro a gases de escape, carvão recente junto à base ou fuga de gasóleo indicam que a vedação ou o aperto devem ser revistos de imediato.

Um injector gripado resolve-se melhor com preparação, alinhamento e força medida. Investir no extractor adequado e nas ferramentas de limpeza certas reduz danos na colaça, evita horas improdutivas e devolve ao veículo uma reparação feita para durar.
